Interior e entorno das UCs: o cruzamento que todo relatório usa

Resumo

Como separar o desmatamento que caiu dentro de uma UC do que caiu na faixa de 3 km em volta, sem contar duas vezes as UCs vizinhas. Com os alertas do DETER de 2024 a 2026, o artigo mostra o passo a passo em quatro programas e quatro armadilhas que apareceram com os dados reais.

Nível Iniciante Leitura 9 min Dados outubro de 2026 Programas ArcGIS

Quase todo relatório de monitoramento responde à mesma pergunta: quanto do desmatamento (ou do fogo) aconteceu dentro da UC e quanto aconteceu logo ao lado? O entorno importa porque é por ali que a pressão chega.

Nos scripts que eu usava, isso era feito com uma camada de UCs que já trazia o entorno, um campo 0/1 e um Intersect do ArcGIS. Aqui você vai montar essa camada do zero e fazer o cruzamento em quatro programas.

Mapa da região de Novo Progresso com as UCs em verde, uma faixa amarela de 3 km em volta delas e alertas do DETER em azul no interior e em laranja no entorno. Onde duas UCs se encostam, não há faixa amarela. — Interior (verde) e entorno de 3 km (amarelo) das UCs do recorte, com os alertas do DETER desde 2024.

O que você vai fazer

flowchart LR
    A["UCs"] --> B["Buffer de 3 km<br/>(em metros)"]
    B --> C["Apagar todas<br/>as UCs"]
    C --> D["Entorno"]
    A --> E["Interior"]
    D --> F["Juntar<br/>campo local"]
    E --> F
    F --> G["Interseção<br/>com os alertas"]
    G --> H["Área em ha<br/>e tabela resumo"]

Etapas do cruzamento

Corrigir as geometrias. 830 dos 7.823 alertas do recorte (11%) têm geometria inválida, e alguns programas param no meio do cruzamento por causa disso.
Entorno: buffer de 3 km em volta de cada UC, menos a área de todas as UCs. Assim, um alerta dentro de uma UC vizinha conta como interior dela, e não como entorno da outra.
Zonas: juntar interior e entorno numa camada só, com um campo local.
Interseção: cortar cada alerta pelas zonas. Um alerta que cruza a divisa vira dois pedaços.
Área e resumo: área em hectares de cada pedaço e soma por UC e local.

Dados

Use o GeoPackage dos artigos (camadas ucs e deter). Veja como baixar em Dados dos artigos.

O código

import arcpy

arcpy.env.overwriteOutput = True
gpkg = r"C:\dados\artigos.gpkg"
gdb = r"C:\dados\resultados.gdb"          # crie antes com CreateFileGDB

# 0. Copiar para a memória e corrigir as geometrias
ucs = arcpy.analysis.Select(gpkg + r"\main.ucs", r"memory\ucs", "regiao = 'Amazonia'")
deter = arcpy.management.CopyFeatures(gpkg + r"\main.deter", r"memory\deter")
arcpy.management.RepairGeometry(ucs)
arcpy.management.RepairGeometry(deter)

# 1. Entorno: buffer geodésico de 3 km menos todas as UCs
faixa = arcpy.analysis.PairwiseBuffer(ucs, r"memory\faixa", "3000 Meters", method="GEODESIC")
entorno = arcpy.analysis.PairwiseErase(faixa, ucs, r"memory\entorno")

# 2. Campo "local" e junção das duas camadas
arcpy.management.CalculateField(ucs, "local", "'interior'", "PYTHON3", field_type="TEXT")
arcpy.management.CalculateField(entorno, "local", "'entorno'", "PYTHON3", field_type="TEXT")
zonas = arcpy.management.Merge([ucs, entorno], r"memory\zonas")

# 3. Interseção dos alertas com as zonas
cruzado = arcpy.analysis.PairwiseIntersect([deter, zonas], gdb + r"\deter_interior_entorno")

# 4. Área geodésica em hectares e tabela resumo
arcpy.management.CalculateGeometryAttributes(
    cruzado, [["area_ha", "AREA_GEODESIC"]], area_unit="HECTARES")
arcpy.analysis.Statistics(cruzado, gdb + r"\resumo_interior_entorno",
                          [["area_ha", "SUM"], ["gid", "COUNT"]], ["nome_uc", "local"])

Nota

No ArcMap, a ferramenta Erase só existe na licença Advanced. Com licença Basic, faça um Union da faixa com as UCs e apague as partes que têm UC. No ArcGIS Pro, use PairwiseErase.

Pelos menus (Caixa de Ferramentas de Processamento, Ctrl+Alt+T):

Corrigir geometrias nas camadas ucs e deter.
Reprojetar camada ucs para EPSG:5880 (em metros).
Buffer de 3000 m, sem dissolver.
Diferença: entrada = buffer, sobreposição = UCs. O resultado é o entorno.
Calculadora de campo nas duas camadas: novo campo local com 'interior' ou 'entorno'.
Mesclar camadas vetoriais e Corrigir geometrias de novo.
Interseção: entrada = alertas, sobreposição = zonas.
Calculadora de campo: area_ha = area(transform($geometry, 'EPSG:4674', 'ESRI:102033')) / 10000.
Estatísticas por categorias: campo area_ha, categorias nome_uc e local.

No console Python (Ctrl+Alt+P), os mesmos passos:

import processing
G = "C:/dados/artigos.gpkg"

def rodar(alg, **p):
    p.setdefault("OUTPUT", "memory:")
    return processing.run(alg, p)["OUTPUT"]

# 0 e 1. UCs da Amazônia em metros, buffer de 3 km e diferença
ucs = rodar("native:extractbyexpression", INPUT=f"{G}|layername=ucs",
            EXPRESSION="regiao = 'Amazonia'")
ucs = rodar("native:fixgeometries", INPUT=ucs)
ucs_m = rodar("native:reprojectlayer", INPUT=ucs, TARGET_CRS="EPSG:5880")
faixa = rodar("native:buffer", INPUT=ucs_m, DISTANCE=3000, SEGMENTS=16, DISSOLVE=False)
entorno = rodar("native:difference", INPUT=faixa, OVERLAY=ucs_m)

# 2. Campo "local" e junção
interior = rodar("native:fieldcalculator", INPUT=ucs_m, FIELD_NAME="local",
                 FIELD_TYPE=2, FIELD_LENGTH=10, FORMULA="'interior'")
entorno = rodar("native:fieldcalculator", INPUT=entorno, FIELD_NAME="local",
                FIELD_TYPE=2, FIELD_LENGTH=10, FORMULA="'entorno'")
zonas = rodar("native:mergevectorlayers", LAYERS=[interior, entorno], CRS="EPSG:4674")
zonas = rodar("native:fixgeometries", INPUT=zonas)

# 3. Alertas corrigidos × zonas
deter = rodar("native:fixgeometries", INPUT=f"{G}|layername=deter")
cruzado = rodar("native:intersection", INPUT=deter, OVERLAY=zonas,
                OVERLAY_FIELDS=["cnuc", "nome_uc", "local"])
cruzado = rodar("native:deletecolumn", INPUT=cruzado, COLUMN=["fid"])  # veja a armadilha 3

# 4. Área em hectares e resumo
cruzado = rodar("native:fieldcalculator", INPUT=cruzado, FIELD_NAME="area_ha",
                FIELD_TYPE=0, FIELD_PRECISION=4,
                FORMULA="area(transform($geometry, 'EPSG:4674', 'ESRI:102033')) / 10000",
                OUTPUT="C:/dados/deter_interior_entorno.gpkg")
resumo = rodar("qgis:statisticsbycategories", INPUT=cruzado, VALUES_FIELD_NAME="area_ha",
               CATEGORIES_FIELD_NAME=["nome_uc", "local"])
QgsProject.instance().addMapLayers([zonas, resumo])

-- 1 e 2. Zonas: interior (a própria UC) e entorno (3 km menos todas as UCs)
CREATE TABLE artigos.zonas_ucs AS
WITH ucs AS (
    SELECT cnuc, nome_uc, ST_MakeValid(geom) AS geom
    FROM artigos.ucs
    WHERE regiao = 'Amazonia'
),
todas AS (
    SELECT ST_Union(geom) AS geom FROM ucs
)
SELECT cnuc, nome_uc, 'interior' AS local, geom
FROM ucs
UNION ALL
SELECT u.cnuc, u.nome_uc, 'entorno',
       ST_Multi(ST_Difference(ST_Buffer(u.geom::geography, 3000)::geometry, t.geom))
FROM ucs u, todas t;

CREATE INDEX ON artigos.zonas_ucs USING gist (geom);

-- 0 e 3. Alertas corrigidos × zonas
CREATE TABLE artigos.deter_interior_entorno AS
WITH deter AS (
    SELECT gid, classname, view_date, municipality,
           ST_CollectionExtract(ST_MakeValid(geom), 3) AS geom   -- 3 = só polígonos
    FROM artigos.deter
)
SELECT d.gid, d.classname, d.view_date, d.municipality, z.cnuc, z.nome_uc, z.local,
       ST_Intersection(d.geom, z.geom) AS geom
FROM deter d
JOIN artigos.zonas_ucs z ON ST_Intersects(d.geom, z.geom)
WHERE NOT ST_IsEmpty(d.geom);

-- 4. Área em hectares e resumo
ALTER TABLE artigos.deter_interior_entorno ADD COLUMN area_ha numeric;
UPDATE artigos.deter_interior_entorno SET area_ha = ST_Area(geom::geography) / 10000;

SELECT nome_uc, local, count(*) AS alertas, round(sum(area_ha), 1) AS area_ha
FROM artigos.deter_interior_entorno
GROUP BY nome_uc, local
ORDER BY nome_uc, local;

import geopandas as gpd
import pandas as pd

G = "dados/artigos.gpkg"
ucs = gpd.read_file(G, layer="ucs").query("regiao == 'Amazonia'")
deter = gpd.read_file(G, layer="deter")

# 0. Corrigir geometrias, descartando pedaços que viram linha ou ponto
def corrigir(gdf):
    gdf["geometry"] = gdf.make_valid(method="structure", keep_collapsed=False)
    return gdf[~gdf.is_empty]

ucs, deter = corrigir(ucs), corrigir(deter)

# 1. Entorno: faixa de 3 km (em metros, EPSG:5880) menos todas as UCs
ucs_m = ucs.to_crs(5880)
entorno = gpd.GeoDataFrame(ucs_m[["cnuc", "nome_uc"]],
                           geometry=ucs_m.buffer(3000).difference(ucs_m.union_all()),
                           crs=5880)

# 2. Zonas com o campo "local"
zonas = pd.concat([ucs_m[["cnuc", "nome_uc", "geometry"]].assign(local="interior"),
                   entorno.assign(local="entorno")])
zonas = gpd.GeoDataFrame(zonas, crs=5880).to_crs(deter.crs)

# 3. Interseção e área em hectares (projeção de área igual)
cruzado = gpd.overlay(deter, zonas, how="intersection", keep_geom_type=True)
cruzado["area_ha"] = cruzado.to_crs("ESRI:102033").area / 10_000
cruzado.to_file("dados/deter_interior_entorno.gpkg")

# 4. Tabela resumo
resumo = (cruzado.groupby(["nome_uc", "local"])
          .agg(alertas=("gid", "count"), area_ha=("area_ha", "sum"))
          .round(1).reset_index())
print(resumo)

Conferindo o resultado

Rodei as versões do QGIS, do PostGIS e do Python com os mesmos dados (alertas do DETER de janeiro de 2024 a outubro de 2026). QGIS e Python deram números idênticos. O PostGIS ficou a menos de 0,2%, porque faz o buffer e a área sobre o elipsoide, e não numa projeção.

Área de alertas do DETER (todas as classes, inclusive cicatrizes de queimada e degradação) por UC e local.
UC	Interior (ha)	Entorno (ha)
Floresta Nacional do Jamanxim	154.419	13.165
Floresta Nacional de Altamira	61.256	5.055
Parque Nacional do Jamanxim	28.058	5.228
Área de Proteção Ambiental do Tapajós	16.750	6.106
Parque Nacional do Rio Novo	10.924	0,1 (veja a armadilha 2)
Floresta Estadual de Iriri	467	—

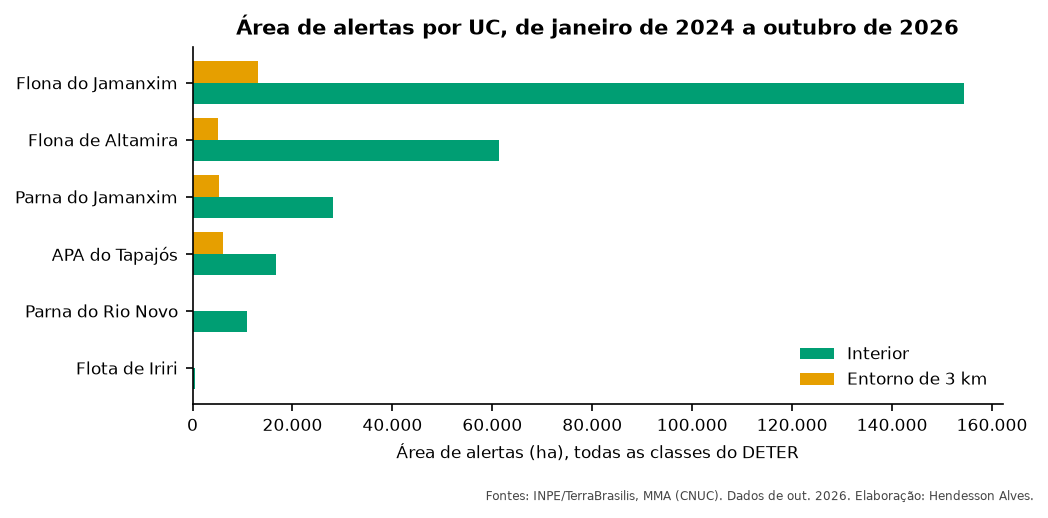

Gráfico de barras horizontais com a área de alertas no interior (verde) e no entorno (laranja) de cada UC. A Floresta Nacional do Jamanxim tem de longe a maior área, com mais de 150 mil hectares no interior. — Área de alertas no interior e no entorno de cada UC.

Armadilhas

1. Buffer em graus

O SIRGAS 2000 (EPSG:4674) está em graus. Um buffer de 3000 nessa projeção cria uma faixa de 3000 graus, que cobre o planeta inteiro. Reprojete para metros (EPSG:5880), use ::geography no PostGIS ou method="GEODESIC" no ArcGIS Pro.

2. UC na borda do recorte (e lascas)

O Parque Nacional do Rio Novo aparece com só 0,1 ha de alertas no entorno. Conferindo, 58% da faixa de entorno dele fica fora da área que baixamos: o parque está na borda do recorte, e os alertas de lá não vieram. Ao baixar dados, amplie o recorte em pelo menos a largura do entorno.

Os 21 pedaços que sobraram são lascas: bordas de alertas que estão quase inteiros dentro de uma UC vizinha (o maior tem 0,03 ha). Para um relatório, descarte pedaços menores que 0,01 ha.

3. fid repetido no QGIS

Ao salvar a interseção num GeoPackage, o QGIS dá UNIQUE constraint failed: fid. O alerta cortado em dois pedaços leva o mesmo fid para os dois. Apague o campo fid antes de salvar (native:deletecolumn).

4. UCs sobrepostas

Algumas UCs se sobrepõem (uma APA pode conter uma Floresta Nacional). Nesse caso, o mesmo alerta conta como interior das duas, e a soma de todas as UCs fica maior que a área desmatada. Para um total geral, dissolva as UCs antes ou some a área dos alertas sem cruzar.

Variações

Fora de qualquer UC, sem limite de distância: troque o buffer pela camada inteira de alertas e use Apagar/Diferença com as UCs. Era assim que eu separava a área queimada “dentro” e “fora” das UCs.
Outras distâncias: 10 km é comum para zonas de amortecimento sem plano de manejo (Resolução Conama 428/2010).

Veja também

Desmatamento anual do PRODES nas UCs da Amazônia e do Cerrado
Módulo 3 do curso: PostGIS, com interior e entorno em SQL passo a passo.
